Modulare Rohrbrücke Manufacturer
-
159 Meter lange bemalte Fußgängerbrücke/Pipelinebrücke
Mehr anzeigenDie bemalte Bailey-Brücke in Xinjiang Nilike, die von unserem Unternehmen entworfen und an die spezifischen Anforderungen vor Ort angepasst wurde, ist ein modulares Stahlbrückenprodukt. Die Bailey-Platten und alle daz...
-

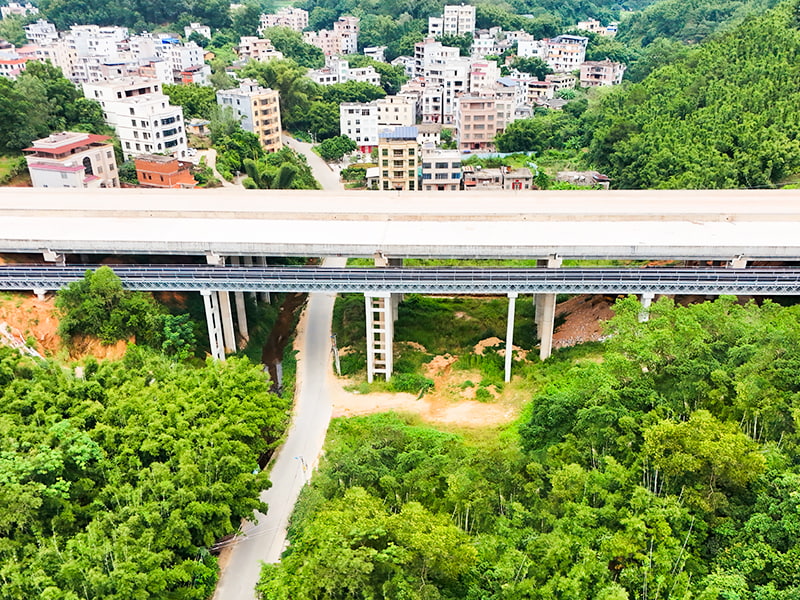

CB100 Bailey-Brücke/Pipeline-Brücke
Mehr anzeigenDie Bailey-Rohrbrücke ist eine modulare Stahlbrücke, die auf der Grundlage der klassischen Bailey-Fachwerkstruktur die Spannweitenanforderungen für technische Rohrleitungen erfüllt. Es wurde speziell für die Installat...
-

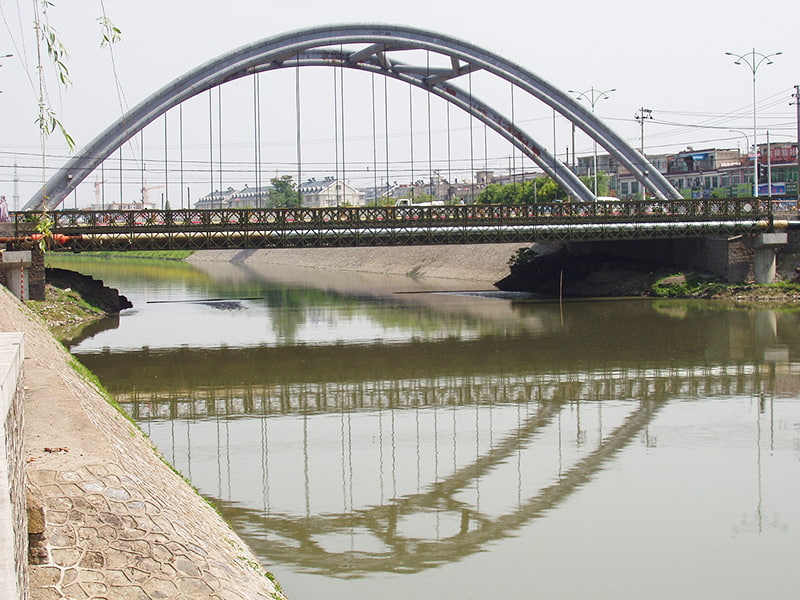

Modulare Rohrbrücke CB100
Mehr anzeigenIm Vergleich zu herkömmlichen Pipeline-Installationsmethoden bietet die Pipe Bridge über den gesamten Lebenszyklus, vom Bau bis zum langfristigen Betrieb, erhebliche Vorteile. In Bezug auf die Spannweite kann es probl...
Bei der Modularen Rohrbrücke handelt es sich um eine Rohrkreuzungskonstruktion, die die tragende Struktur, Rohrhalterungen, Schutzeinrichtungen usw. in standardisierte Module zerlegt, die im Werk vorgefertigt und dann vor Ort schnell zusammengebaut werden. Es eignet sich für Szenarien wie Industrierohrkorridore, Fluss-/Eisenbahnübergänge und Notfallreparaturen.
Mit Kernfunktionen wie schneller Montage, flexibler Anpassung, Demontage und Wiederverwendung sowie minimalen Störungen vor Ort eignet sich die modulare Rohrbrücke für verschiedene Szenarien, einschließlich industrieller Produktion, Infrastrukturbau und Notfallunterstützung.
Durch den Einsatz einer vollautomatischen Schweißroboter-Produktionslinie in Kombination mit der Laserschneidmaterialvorbereitungstechnologie wird sowohl eine deutliche Verbesserung der Produktionseffizienz als auch eine strenge Kontrolle der Verarbeitungspräzision erreicht. Anpassungsdienste können verschiedene Anwendungsanforderungen genau erfüllen. Das Full-Service-Paket umfasst Lösungsdesign, Vor-Ort-Installation und After-Sales-Wartung und bietet Support aus einer Hand für die langfristige Nutzung der Brücke.
EIN VERTRAUENSWÜRDIGER HERSTELLER MODULARER STAHLBRÜCKEN
ÜBER UNS
Firmenprofil
Starke Produktionskapazität, strenge Qualitätskontrolle und nachgewiesene technische Erfahrung.
ZHONGHAI-BRÜCKEN
Jiangsu Zhonghai Bridge Equipment Co., Ltd. ist ein professioneller Hersteller, der sich auf Bailey-Brücken, modulare Stahlbrücken und Brückenbauausrüstung spezialisiert hat. Unser Standort in der Provinz Jiangsu profitiert von einer praktischen regionalen Logistik, die eine schnelle und zuverlässige weltweite Lieferung gewährleistet.
As China OEM Modulare Rohrbrücke Manufacturer and Modulare Rohrbrücke Factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
As China OEM Modulare Rohrbrücke Manufacturer and Modulare Rohrbrücke Factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
Häufig gestellte Fragen
Starke Produktionskapazität, strenge Qualitätskontrolle und nachgewiesene technische Erfahrung.
-
Wie schnell können wir eine Antwort erhalten, nachdem wir Ihnen eine Anfrage gesendet haben?
Wir werden Ihnen innerhalb von 24 Stunden nach Eingang der Anfrage innerhalb von Werktagen antworten. -
Wofür werden Ihre Produkte verwendet?
Unsere Produkte sind für den Einsatz in folgenden Bereichen konzipiert: 1. Autobahn- und Eisenbahnbau 2. Flussüberquerungen und Wasserschutztechnik 3. Militärische Mobilität und Notfalleinsätze 4. Katastrophenhilfe und schnelle Wiederherstellung des Verkehrs 5. Übersee-Infrastrukturprogramme in Entwicklungsregionen -
Welche Aspekte an maßgeschneiderten Inhalten bieten Sie an?
Nicht standardmäßige Bailey-Brückenpaneele; Modulare Fachwerke mit großer Spannweite; Hochleistungsverstärkte Komponenten; Maßgeschneiderte Steckverbinder und Übergangsbaugruppen; Verbesserte Bodensysteme (Stahldeck, Verbunddeck); Korrosionsbeständige Systeme für Küsten- oder tropisches Klima Load-Upgrade-Kits für bestehende Brückenstrukturen -
Was sind Ihre wichtigsten Exportregionen?
Südostasien, Lateinamerika, Afrika, Zentralasien, Russland, Ozeanien.
Haben Sie eine Frage?
Kontaktieren Sie uns in der Niederlassung in Ihrer Nähe oder senden Sie online eine Geschäftsanfrage
Kontaktieren Sie uns
ENGINEERING-PROJEKTE UND GLOBALE ANWENDUNG
FALL
Projekte
Starke Produktionskapazität, strenge Qualitätskontrolle und nachgewiesene technische Erfahrung.
Nachrichten-Feedback
Branchenkenntnisse
Versorgungsleitungen, Prozessleitungen, Kabeltrassen und Druckluftleitungen müssen häufig eine Straße, einen Gleisanschluss, einen Entwässerungskanal oder eine Lücke zwischen Anlagengebäuden überqueren, ohne den Boden zu berühren oder den Verkehr darunter zu unterbrechen. A Modulare Rohrbrücke ist die Struktur, die genau für diese Aufgabe gebaut wurde: ein verschraubter, plattenbasierter Stahlrahmen, der die Rohrleitungen aus der Kreuzung hebt und sie sicher von einem Stützpunkt zum anderen transportiert. Da der Rahmen aus vorgefertigten Modulen zusammengesetzt und nicht vor Ort gegossen oder geschweißt wird, a Modulare Rohrbrücke können mit derselben Komponentenfamilie für sehr unterschiedliche Spannweiten, Rohrlasten und Standortbedingungen konfiguriert werden. In den folgenden Abschnitten wird erläutert, wie diese Strukturen tatsächlich aufgebaut sind und was häufig schief geht, wenn die Details überstürzt werden.
Panel-Konfiguration und Span-Planung
Jede Rohrbrücke beginnt als Spannweitenproblem. Der zu überbrückende Spalt, die Anzahl der verfügbaren Zwischenstützen und das Gesamtgewicht der Rohrleitungen (zuzüglich Flüssigkeit, Isolierung und ggf. Eis- oder Windlast) bestimmen, welcher Plattentyp und wie viele Fachwerkschichten benötigt werden. Hier ist Jiangsu Zhonghai Brückenausrüstung Co., Ltd basiert auf einer Bibliothek von nicht standardmäßigen Bailey-Brückenelementen und nicht auf einer festen Kataloggröße, da Rohrgestellkreuzungen fast nie den „Standard“-Spannweiten entsprechen, die für Fahrzeugbrücken verwendet werden.
Bei längeren, freitragenden Übergängen reichen einfeldhohe Fachwerke in der Regel nicht aus. Durch die Verdoppelung oder Verdreifachung der Fachwerkhöhe wird die Tragspanne erhöht, ohne dass Zwischenpfeiler hinzugefügt werden müssen, was in Raffinerien und Chemiefabriken von großer Bedeutung ist, wo ein neuer Pfeiler das Eingraben in bestehende unterirdische Rohrnetze erfordert. Modulare Fachwerke mit großer Spannweite werden typischerweise in einer von drei Konfigurationen gestapelt:
- Single-Single (SS) – kürzeste Spannweiten, geringste Rohrlasten, schnellste Installierenation
- Doppel-Einzel (DS) – Spannweiten im mittleren Bereich, üblich für Rohrgestelle mit mehreren Leitungen
- Triple-Single (TS) – längere Spannweiten oder schwerere Einzellasten, wie z. B. Kühlwasserleitungen mit großem Durchmesser
Schwerlastverstärkte Gurte und Diagonalen werden dort hinzugefügt, wo die Rohrlast konzentriert und nicht gleichmäßig verteilt ist – zum Beispiel ein einzelner großer Dampfverteiler, der an einem Punkt auf der Spannweite sitzt, anstatt mehrere kleinere Leitungen, die über das Deck verteilt sind. Die folgende Tabelle zeigt, wie die Fachwerkkonfiguration und die Spannweite in einem modularen Paneelsystem normalerweise gegeneinander wirken.
Verbindungsdetaillierung und Deckauswahl
Eine Rohrbrücke ist nur so zuverlässig wie ihre Verbindungen. Standard-Paneelstifte funktionieren gut, wenn zwei identische Module in einer geraden Linie aufeinander treffen, aber echte Installationen sind selten so sauber – eine Brücke muss möglicherweise in der Mitte der Spannweite in der Breite geändert werden, um an einen Rohrgestellübergang zu passen, in der Höhe abgesenkt werden, um ein Hindernis über der Decke zu überwinden, oder sie muss an einem vorhandenen Betonpfeiler befestigt werden, der nicht für einen verschraubten Stahlrahmen gebaut wurde. Maßgeschneiderte Steckverbinder und Übergangsbaugruppen bewältigen diese unregelmäßigen Verbindungen, und dies ist eine Kategorie, in der handelsübliche Hardware normalerweise nicht ausreicht.
Die Auswahl des Decks ist fast genauso wichtig wie das Fachwerk selbst. An ein Laufstegdeck für gelegentlichen Wartungszugang werden ganz andere Anforderungen gestellt als an ein Deck, das auch Kabeltrassenhalter oder direkt am Boden festgeklemmte Rohrleitungen mit kleinem Durchmesser tragen muss. Zwei Bodensysteme decken die meisten Projekte ab:
| Bodenbelagstyp | Typische Verwendung | Punktlasthandhabung | Wartung |
|---|---|---|---|
| Stahl-Riffelblechdeck | Gehwege, Inspektionszugang | Gut bei konzentrierter Belastung | Zyklus neu lackieren oder neu verzinken |
| Verbunddeck (Stahlbeton/Füllung) | Schwerere Kabel-/Rohrhalterung, längere Lebensdauer | Verteilt die Last über eine größere Fläche | Geringere laufende Oberflächenwartung |
In der Praxis werden die Verbinderanordnung und die Deckauswahl gemeinsam und nicht separat ausgearbeitet – ein schwereres Verbunddeck verändert den Lastpfad in die Übergangsbaugruppen, sodass beide Details voneinander abweichen Jiangsu Zhonghai Brückenausrüstung Co., Ltd Der Komponentenbereich wird normalerweise für denselben Lastfall angegeben.
Korrosionsmanagement in Küsten- und Tropenanlagen
Stahlrohrbrücken in Küstennähe oder an tropischen Standorten mit hoher Luftfeuchtigkeit unterliegen einem anderen Versagensmodus als Binnenkonstruktionen – das Risiko besteht in der Regel nicht in einer Überlastung, sondern in einem langsamen Abschnittsverlust durch Korrosion an Bolzenverbindungen, Deckbefestigungen und tief liegenden Gurtgliedern, an denen sich Salznebel oder Kondenswasser ansammelt. Dies ist einer der Gründe, warum ein blankes, ungeschütztes Panel für diese Umgebungen eine schlechte Wahl ist und warum eine Korrosionsschutzbehandlung als eigenständiger Teil des Komponentenpakets und nicht als nachträglicher Gedanke spezifiziert wird.
Feuerverzinkung ist nach wie vor der gebräuchlichste Grundschutz für modulare Stahlbrückenkomponenten, manchmal kombiniert mit einem zusätzlichen Beschichtungssystem auf der Oberseite für die am stärksten exponierten Bauteile. Das folgende Diagramm zeigt ein allgemeines Muster, wie sich der Beschichtungszustand im Laufe der Zeit bei gängigen Schutzmethoden in einer vom Meer beeinflussten Umgebung verschlechtert – nützlich, um ein realistisches Inspektionsintervall festzulegen, anstatt davon auszugehen, „einmal installiert, für immer erledigt“.
Die Wahl der Beschichtung, das Material des Stifts und die Qualität des Befestigungselements müssen alle aufeinander abgestimmt sein. Ein rostfreies Befestigungselement in einer ansonsten verzinkten Verbindung kann seine eigene lokale Korrosionszelle erzeugen, wenn es nicht korrekt detailliert ist. Dies ist ein Detail, das mit dem Hersteller besprochen werden sollte, anstatt davon auszugehen, dass es automatisch geschieht.
Erhöhung der Tragfähigkeit bestehender Rohrbrückenkonstruktionen
Pflanzen verändern sich schneller als die für sie gebauten Rohrbrücken. Ein Gestell, das einst drei Leitungen mit kleinem Durchmesser trug, kann Jahre später einen neuen isolierten Dampfverteiler oder einen zusätzlichen Kabelkanal tragen, und die ursprüngliche Struktur wurde selten unter Berücksichtigung dieses zusätzlichen Gewichts entworfen. Anstatt eine funktionierende Brücke vollständig zu ersetzen, kann ein Last-Upgrade-Kit – zusätzliche Gurte, zusätzliche Diagonalen oder verstärkte Verbindungsplatten – die Nennkapazität einer vorhandenen modularen Struktur erhöhen, ohne dass ein vollständiger Abriss erforderlich ist.
Die richtige Dimensionierung eines Upgrade-Kits hängt davon ab, wie die ursprüngliche Plattenkonfiguration tatsächlich aussah, da die Verstärkung zum vorhandenen Stiftabstand und Sehnenprofil passen muss und kein generisches Anschraubteil sein darf. Hier kommt es auf Fertigungskonsistenz an: Jiangsu Zhonghai Brückenausrüstung Co., Ltd verfügt über mehr als 15 Jahre Erfahrung in der Herstellung von Bailey-Brücken und vorgefertigten Stahlbrücken mit einer jährlichen Produktionskapazität von über 60.000 Tonnen, unterstützt durch automatische Schweißroboter und Präzisionsbearbeitungsgeräte, die dafür sorgen, dass die Abmessungen der Verstärkungskomponenten mit den Plattenfamilien übereinstimmen, die sie verstärken sollen. Diese Konsistenz ermöglicht es, dass ein Nachrüstsatz Jahre nach dem Original bestellt werden kann Modulare Rohrbrücke dass die Installation vor Ort immer noch korrekt verschraubt wird.
Häufig gestellte Fragen
Wie unterscheidet sich eine modulare Rohrbrücke von einem festen Stahlrohrgestell?
Ein festes Rohrgestell wird typischerweise als dauerhafter, standortspezifischer Rahmen geschweißt oder verschraubt. Eine modulare Struktur verwendet austauschbare, festgesteckte Paneele, was den Aufbau beschleunigt, die spätere Erweiterung oder Erweiterung erleichtert und die Verlegung vereinfacht, wenn die Kreuzung vorübergehend ist oder sich die Anordnung des Geländes ändert.
Kann eine bestehende Rohrbrücke verbreitert werden, ohne sie auszutauschen?
In den meisten Fällen ja, sofern der ursprüngliche Paneltyp bekannt ist. Zusätzliche Paneelfelder und passende Verbinder können an der Seite oder am Ende einer bestehenden Strecke hinzugefügt werden. Allerdings müssen die Stützpfeiler vor dem Fortfahren auf das zusätzliche Gewicht überprüft werden.
Was bestimmt, ob Stahldeck oder Verbunddeck die richtige Wahl ist?
Es kommt darauf an, was das Deck tatsächlich trägt. Ein Gehweg mit wenig Fußgängerverkehr und ein paar kleinen Rohrschellen benötigt selten einen Verbundbelag. Ein Deck, das auch Kabelträger, schwerere isolierte Leitungen oder häufige Punktlasten trägt, profitiert von der Lastverteilung, die ein Verbundsystem bietet.
Wie oft sollte der Zustand der Beschichtung auf einer Küstenrohrbrücke überprüft werden?
Es gibt keine einheitliche Zahl, die für jeden Standort gilt, da Salzbelastung und Luftfeuchtigkeit je nach Standort erheblich variieren. Es ist eine praktische Angewohnheit, durch die Überprüfung von Bolzenverbindungen, Niedriggurtgliedern und dem Zustand der Befestigungselemente bei routinemäßigen Werksbesichtigungen frühe Beschichtungsausfälle zu erkennen, bevor es zu Abschnittsverlusten kommt.
