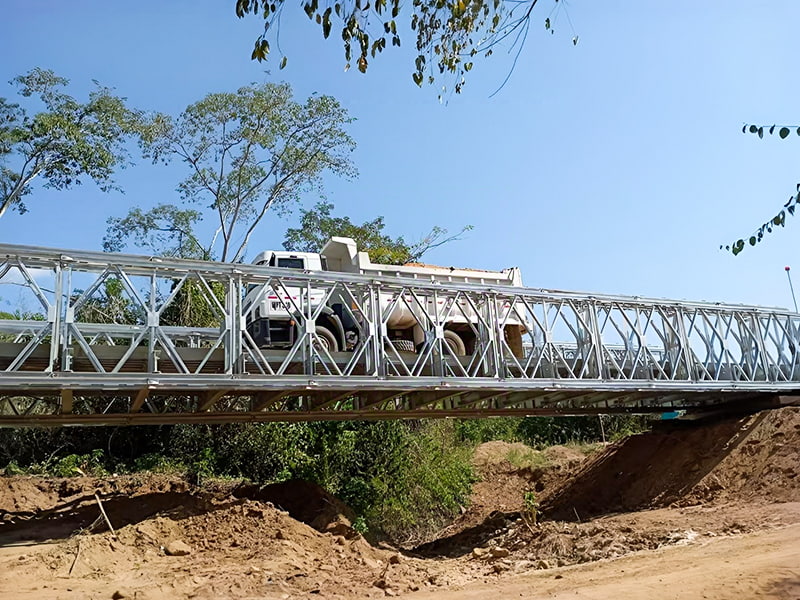

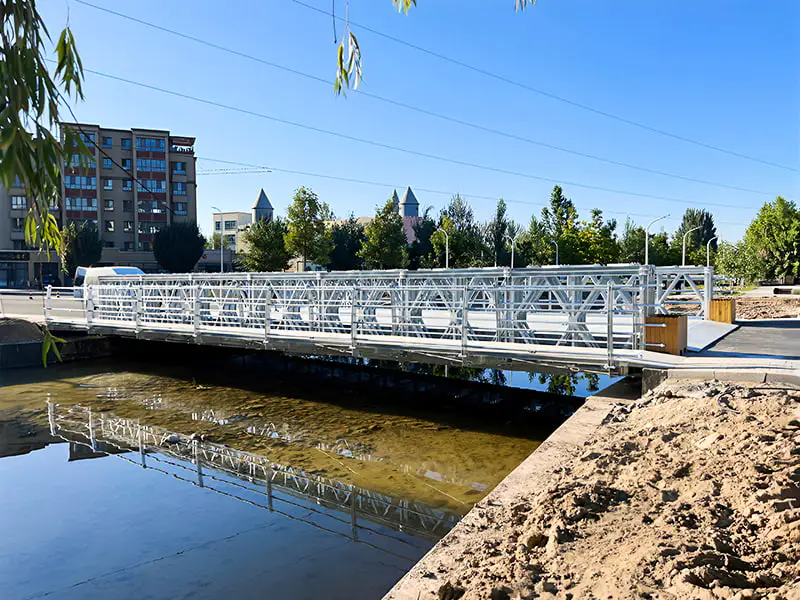

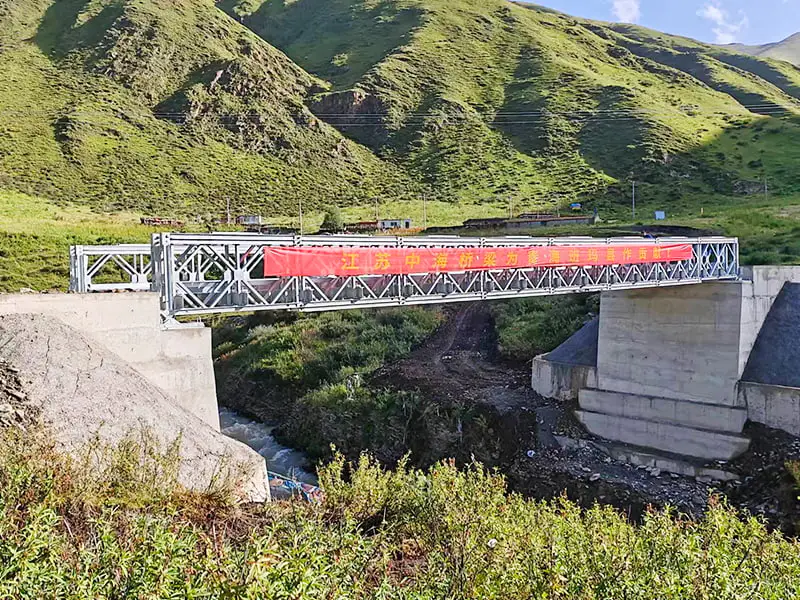

Panel-Konfiguration: Einzel-, Doppel- und Dreifach-Trägerlogik

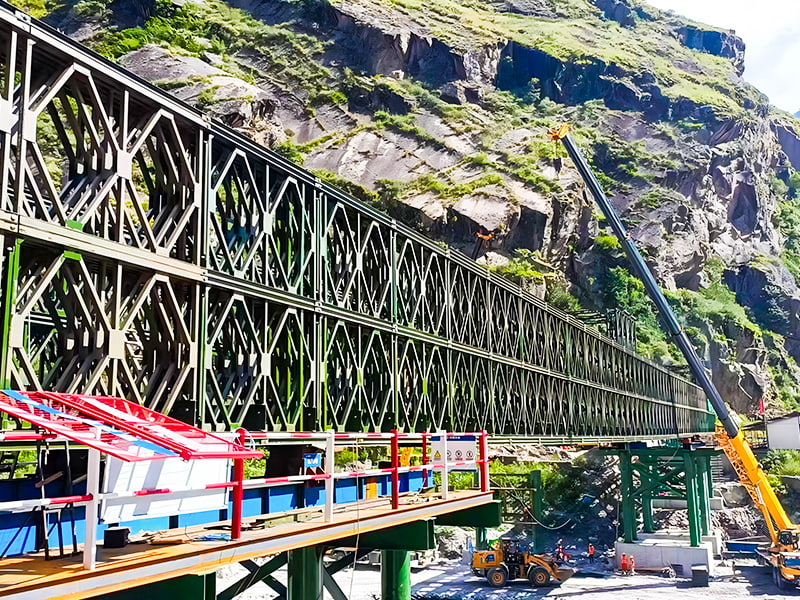

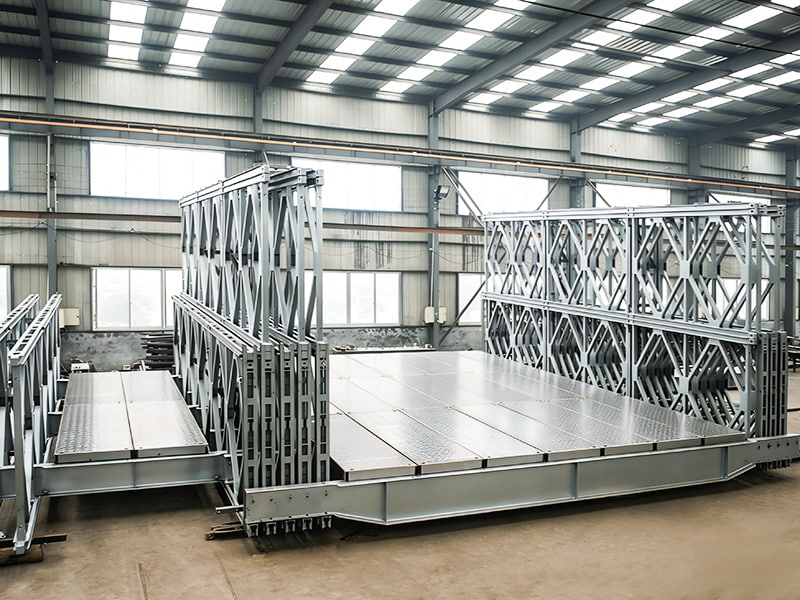

Die Fachwerkkonfiguration bestimmt tatsächlich, wie viel Gewicht eine Spannweite tragen kann, nicht die Gesamtlänge. Eine Single-Single-Konfiguration (SS) bewältigt leichte Verkehrs- und Fußgängerlasten über kürzere Spannweiten, während Double-Double- (DD) oder Triple-Triple-Anordnungen (TT) Paneele vertikal und horizontal stapeln, um sowohl die Spannweite als auch die Achslastkapazität nach oben zu erhöhen. In unserer Produktionshalle bauen wir Paneelsätze genau in der Konfiguration, die ein Projekt erfordert, anstatt eine feste Kataloggröße zu liefern, denn eine Flussüberquerung mit einer lichten Spannweite von 40 Metern erfordert einen ganz anderen Fachwerkstapel als eine ländliche Straße vom Bauernhof zum Markt mit einer Lücke von 15 Metern.

Bereitstellungsgeschwindigkeit auf Autobahnen und ländlichen Korridoren

Die Geschwindigkeit der Montage ist normalerweise die erste Frage, die wir von Straßenbauunternehmern erhalten, die eine Umleitung verwalten, und die zweite Frage von einer Landstraßenbehörde, die versucht, eine ausgewaschene Kreuzung vor der nächsten Regensaison wieder anzuschließen. Eine aus 10 bis 15 Arbeitern bestehende Paneelbrückenmannschaft kann in der Regel in zwei bis vier Tagen eine Spannweite von 30 Metern mit der Cantilever- oder Nose-Launch-Methode starten, ohne dass schwere Kräne im Fluss selbst stehen müssen. Dieser Unterschied ist am wichtigsten bei a Modulare Brücke für Autobahnen Projekt, bei dem jeder zusätzliche Tag Fahrbahnsperrung echte Kosten für den Verkehrsfluss verursacht, und bei einer modularen Brücke für Landstraßen, bei der der Zugang der Ausrüstung zum Gelände von vornherein eingeschränkt ist.

In der Praxis häufig verwendete Startmethoden

• Freitragender (Nasen-)Start – die Paneele werden am nahen Ufer montiert und geschoben, wodurch Arbeiten im Wasser vermieden werden
• Kranplatzierung – wird dort eingesetzt, wo der Zugang zum Standort einen Mobilkran ermöglicht, was im Allgemeinen bei kürzeren Spannweiten am schnellsten ist

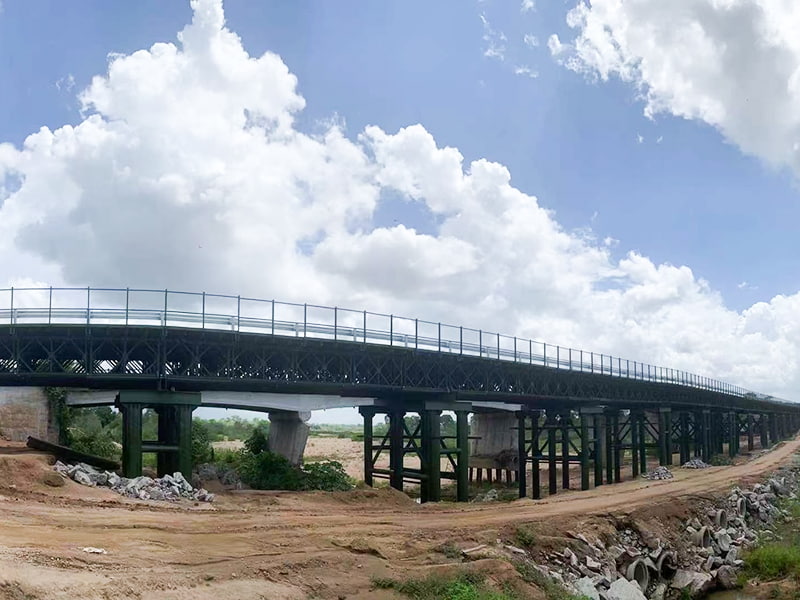

• Rollen auf provisorischen Pfeilern – für längere Übergänge mit mehreren Feldern, die eine Zwischenunterstützung benötigen

Jiangsu Zhonghai Bridge Equipment Co., Ltd fertigt Paneelsätze und Verbindungsteile mit einheitlichen Toleranzen, damit die Feldteams während des Starts nicht mit unpassenden Bolzenlöchern oder verbogenen Gurten zu kämpfen haben – ein kleines Fertigungsdetail, das einen großen Einfluss darauf hat, wie viele Stunden ein Team tatsächlich vor Ort verbringt.

Flussüberquerungen und Industriestandorte: Unterschiedliche Lasten, unterschiedliche Decks

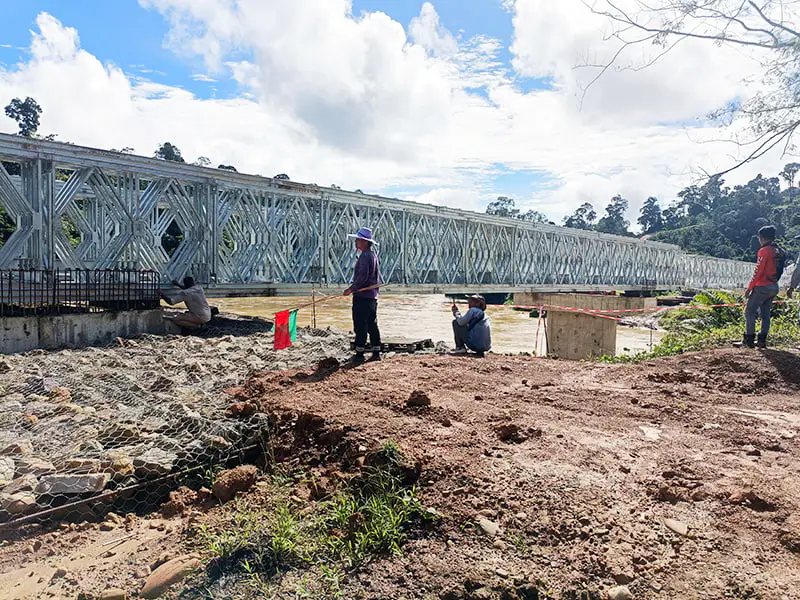

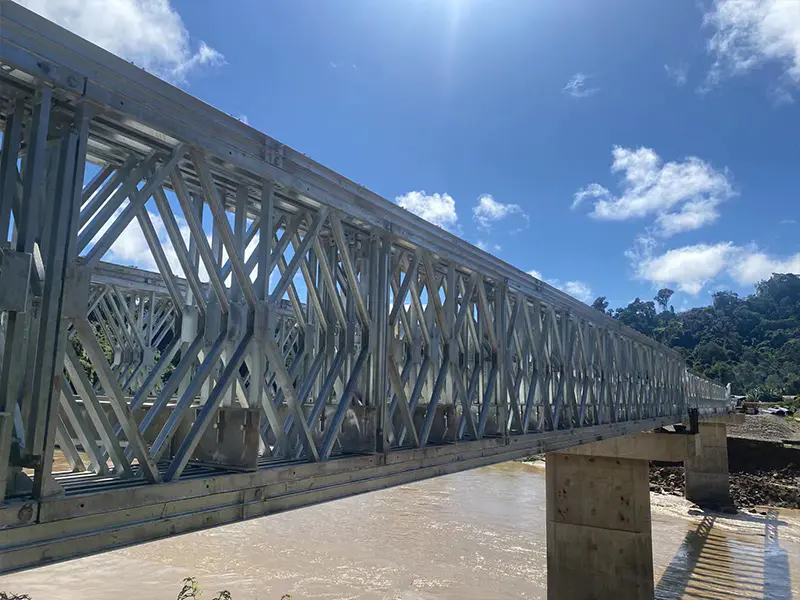

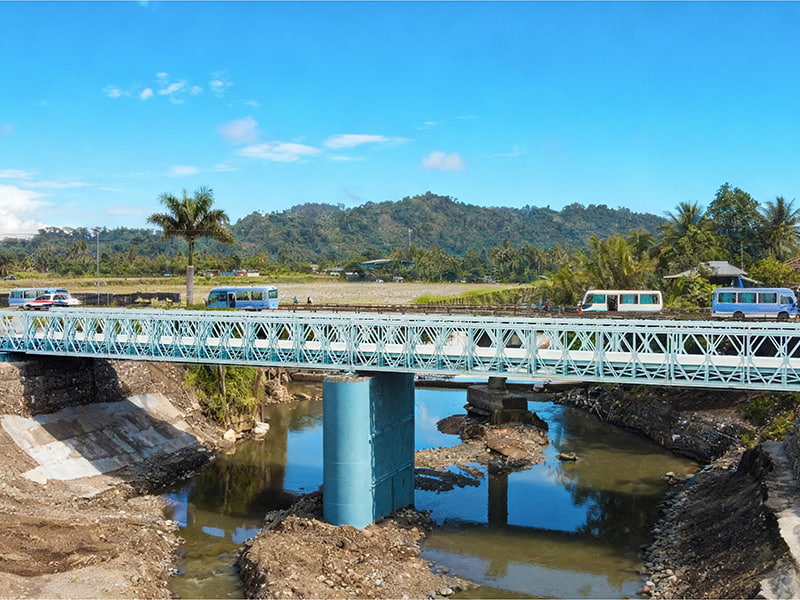

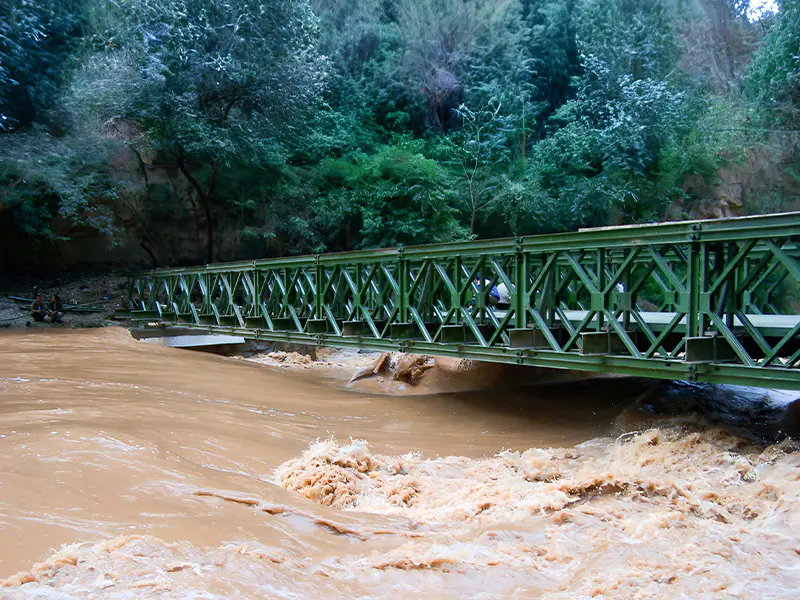

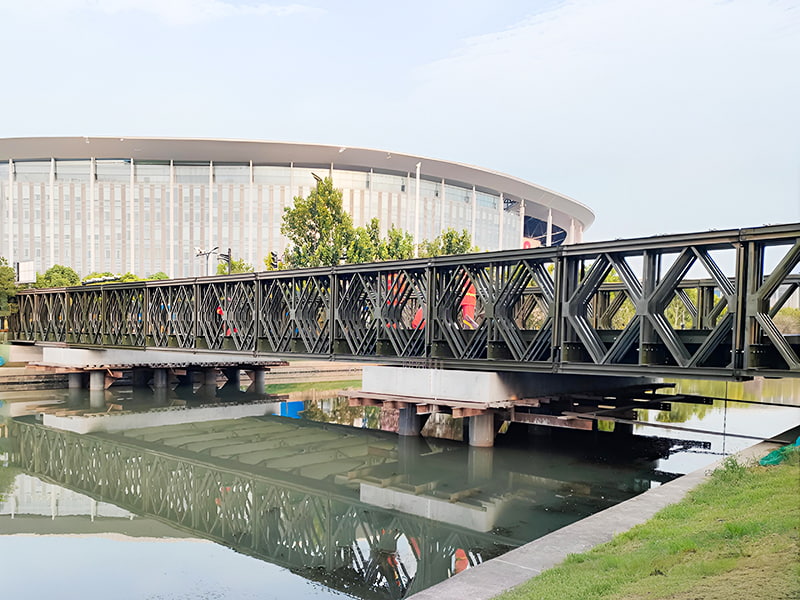

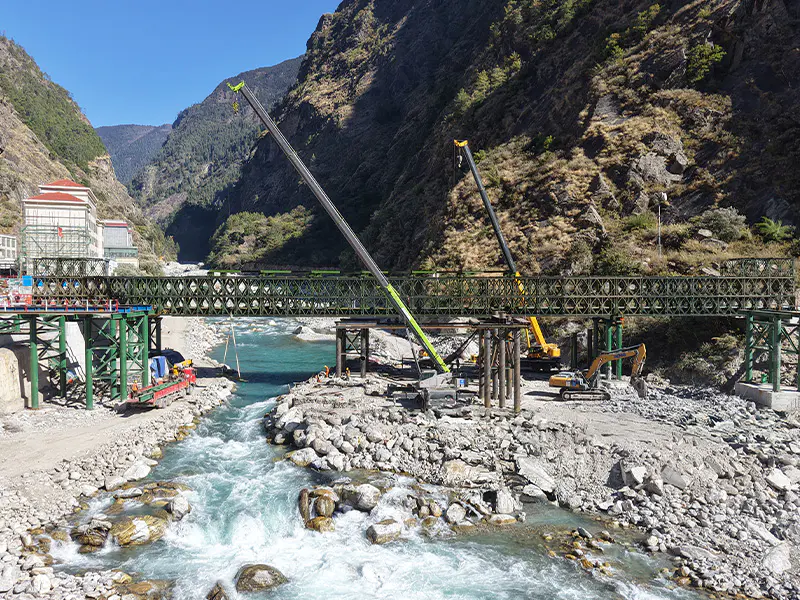

A Bailey-Brücke zur Flussüberquerung Reagiert im Allgemeinen auf den saisonalen Wasserstand und die Auswaschung im Bereich der Widerlager, sodass Pfeilerfundamentarbeiten und Freiräume über dem Hochwasserstadium tendenziell mehr Einfluss auf die Konstruktion haben als auf den Fachwerkträger selbst. A Modulare Brücke für Industrieprojekte Andererseits wird die Größe normalerweise auf eine bekannte, wiederholte Achslast abgestimmt – Bergbau-Muldenkipper, Mobilkräne oder Maschinen, die sich zwischen festen Punkten bewegen –, wodurch die Dicke der Decksbretter und der Verschleiß der Lauffläche im Vordergrund stehen. Von abgelegenen Bergregionen bis hin zu küstennahen Meeresklimazonen, vom schnellen Notfalleinsatz bis hin zu permanenter Infrastruktur – die Paneel- und Deckkombinationen von Zhonghai werden so zusammengestellt, dass sie den tatsächlichen Anforderungen eines bestimmten Standorts entsprechen und nicht nach einer Einheitslösung.

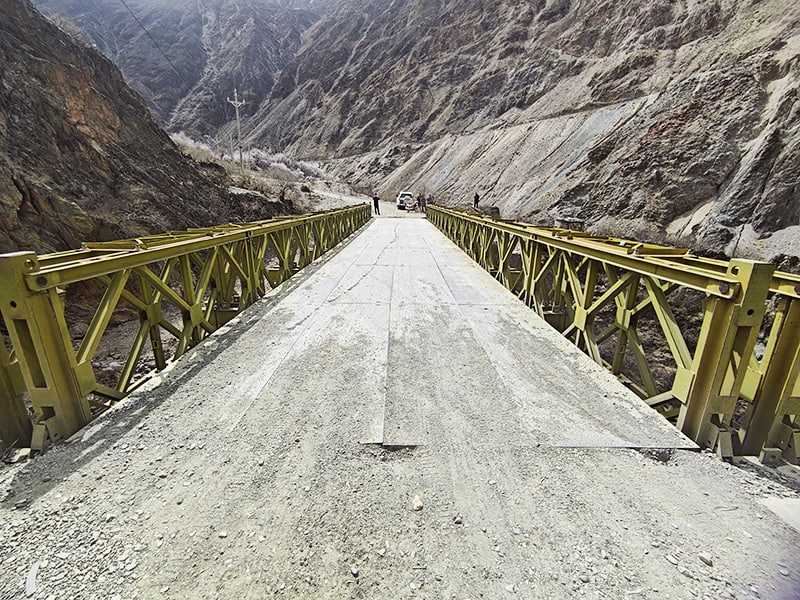

Deck-Optionen und wofür sie normalerweise verwendet werden

1. Stahldeckplatten – hohe Verschleißfestigkeit, häufig auf Industrietransportrouten mit wiederholt starkem Verkehr
2. Holzdecks auf Stahlträgern – leichter, schneller zu installieren, häufig auf ländlichen und temporären Kreuzungen eingesetzt

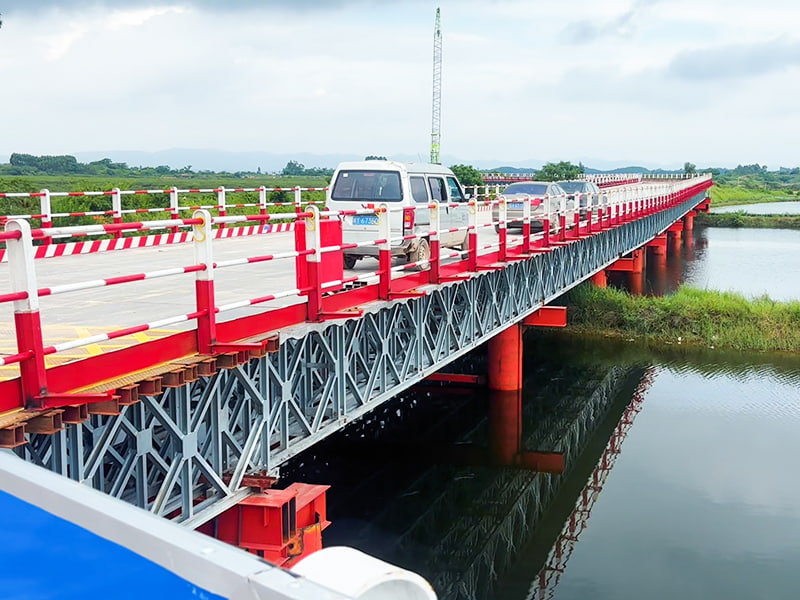

3. Verbund- oder orthotrope Platten – ausgewogenes Gewicht und Haltbarkeit für Flussüberquerungen mit mittlerem Verkehrsaufkommen

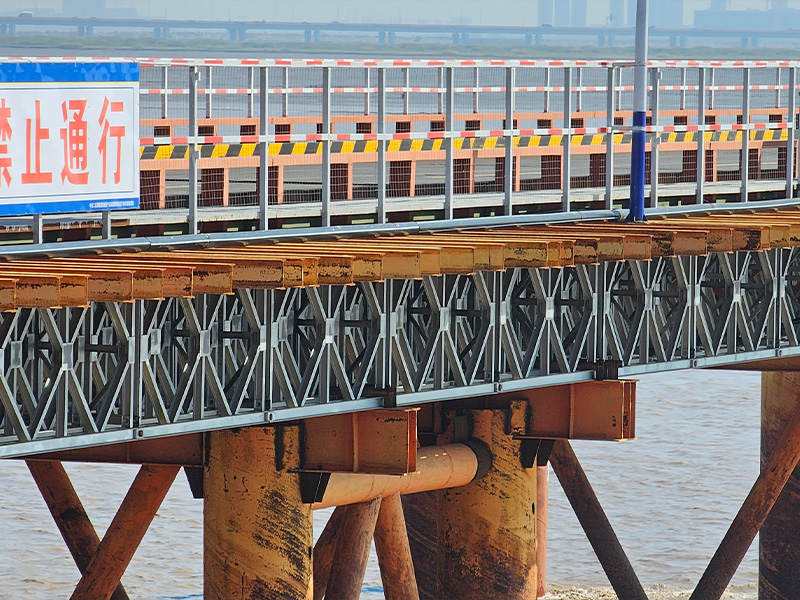

Das Meeresklima an der Küste bringt ein eigenes Abnutzungsmuster mit sich – Salzeinwirkung beschleunigt die Korrosion an Verbindungspunkten, lange bevor der Stahl selbst ermüdet, was einer der Gründe dafür ist, dass die Plattenbearbeitung und die Auswahl der Hardware als getrennte Entscheidungen vom Fachwerkdesign behandelt werden.

Zusammenstellen einer funktionierenden modularen Brückenlösung

Auswahl eines praktikablen modulare Brückenlösung ist eigentlich eine Abfolge von Entscheidungen und nicht ein einzelnes Datenblatt: freie Spannweite, erwartete Achslast, verfügbare Montagefläche an beiden Ufern und ob die Kreuzung als vorübergehende Umleitung oder als Struktur gedacht ist, die jahrelang an Ort und Stelle bleibt. Die umgekehrte Reihenfolge – beispielsweise die Auswahl der Paneelanzahl vor der Bestätigung des Pfeilerabstands – ist der häufigste Grund, warum bei einem Projekt auf der Baustelle Nacharbeiten anfallen. Unsere Fabrik arbeitet mit fortschrittlicher Automatisierung und standardisierten Arbeitsabläufen, sodass wir hochfeste modulare Brückensysteme herstellen können, die genau für diese Art von Entscheidungssequenz gebaut sind, sodass der Panelsatz, der das Werk verlässt, bereits mit der Standortaufnahme übereinstimmt und keine Änderungen vor Ort erforderlich sind.

Eine praktische Reihenfolge zur Dimensionierung eines Projekts

• Bestätigen Sie die freie Spannweite und alle Zwischenpfeilerpositionen anhand der Standortuntersuchung
• Definieren Sie den maßgeblichen Lastfall – Straßenverkehrsklasse, industrielle Achslast oder Fußgänger-/Leichtfahrzeugnutzung
• Passen Sie die Fachwerkkonfiguration und den Decktyp an diesen Lastfall an, anstatt standardmäßig das größte verfügbare Element zu verwenden
• Planen Sie die Startmethode im Hinblick auf den Uferzugang und prüfen Sie, ob Arbeiten im Wasser möglich sind

Zhonghai ist nicht nur ein Hersteller – das Ziel bei jedem dieser Projekte besteht darin, diese Abfolge mit dem Kunden als Lösungsanbieter durchzuarbeiten und dabei zu helfen, sicherere und schnellere Verbindungen aufzubauen, unabhängig davon, ob es sich bei der Endnutzung um eine Landstraße, ein Industriegelände oder einen Autobahnübergang handelt, der den Verkehr langfristig transportieren soll.

Häufig gestellte Fragen

Wie lange hält eine typische modulare Brücke vor einer größeren Wartung?

Es hängt stark vom Klima und der Verkehrsbelastung ab, aber eine gut gewartete Paneelbrücke mit angemessenem Korrosionsschutz hält in der Regel jahrzehntelang, bevor größere Komponenten ausgetauscht werden müssen, wobei die Bolzen und Stifte regelmäßig überprüft werden.

Kann das gleiche Paneelsystem wiederverwendet werden, nachdem ein temporärer Übergang nicht mehr benötigt wird?

Ja – das ist einer der praktischen Vorteile eines verschraubten Paneelsystems gegenüber einer Gusskonstruktion. Paneele, Riegel und Gurte können demontiert und an einem anderen Standort wieder eingesetzt werden, weshalb viele Landstraßen- und Notfallprogramme einen rotierenden Bestand führen, anstatt jede Kreuzung neu zu bauen.

Was ist der Unterschied zwischen einer dauerhaften Installation und einer temporären Umleitungsbrücke?

Die Panels und die Anschlusshardware können identisch sein; Der Unterschied besteht hauptsächlich in den Fundamentarbeiten. Ein dauerhafter Übergang ruht in der Regel auf Widerlagern und Pfeilern aus Beton, während bei einer vorübergehenden Umleitung möglicherweise Holzstützen oder Stahlstützplatten zum Einsatz kommen, die entfernt werden können, sobald die dauerhafte Struktur wieder geöffnet wird.

Benötigen Industriestandorte eine andere Wartungsroutine als Straßenbrücken?

Im Allgemeinen ja, vor allem aufgrund der sich wiederholenden Lasten – auf einer Transportstraßenkreuzung gibt es weitaus mehr Lastwechsel pro Tag als auf einer Landstraße, sodass die Abnutzung des Fahrbahnbelags und die Dichtheit der Verbindungen tendenziell häufiger überprüft werden müssen, obwohl es sich bei der Paneelkonstruktion selbst um die gleiche Strukturfamilie handelt.
