Bailey Bridge Guide: Spezifikationen, Tragfähigkeit und Verwendung

Was ist eine Bailey-Brücke und warum sie auch heute noch wichtig ist?

A Bailey Bridge ist eine vorgefertigte, modulare Stahlfachwerkbrücke, die aus standardisierten Paneelen besteht, die ohne Schweißen oder schwere Kräne zusammengeschraubt werden. Eine kleine Mannschaft kann an einem einzigen Tag mithilfe von Handwerkzeugen, Walzen und einer Startvorrichtung eine funktionsfähige einspurige Kreuzung über eine Lücke von 20 bis 30 Metern errichten und sie dann zerlegen und nach getaner Arbeit zur nächsten Baustelle transportieren. Diese Kombination aus Geschwindigkeit, Wiederverwendbarkeit und Tragfähigkeit ist der Grund dafür, dass das Design seit mehr als achtzig Jahren im aktiven Dienst ist, von Flussüberquerungen während des Krieges bis hin zu modernen Bergbaustraßen, Hochwassersanierungsprojekten und ländlichen Zugangswegen.

Die Panels selbst sind das Herzstück des Systems: Jedes einzelne misst 3.048 Meter lang und 2,15 Meter hoch Sie werden Seite an Seite zusammengesteckt und in Schichten gestapelt, um Traversen nahezu beliebiger Stärke zu bilden. Eine Single-Single-Konfiguration bewältigt den leichten Fahrzeugverkehr über kurze Spannweiten, während die Double-Double- oder Triple-Triple-Stapelung das gleiche Grundpaneel in eine Struktur schiebt, die für schwere Lastkraftwagen, Bergbauanhänger oder Militärkonvois geeignet ist, die Spannweiten von bis zu 60 Metern mit einem Standardbausatz überqueren, und weit darüber hinaus mit verstärkten oder kompakten Serienvarianten.

Was das Design im Detail verständlich macht, sind nicht nur die Plattenabmessungen, sondern die zugrunde liegende Logik: Jede Komponente ist austauschbar, jede Verbindung erfolgt mechanisch und nicht vor Ort geschweißt, und die gesamte Struktur kann durch Hinzufügen oder Entfernen standardisierter Teile in der Größe geändert werden, anstatt sie von Grund auf neu zu entwerfen. Diese Logik wird im Rest dieses Handbuchs Abschnitt für Abschnitt erläutert, von der Geschichte des Systems bis hin zu der Art und Weise, wie ein Projektteam heute tatsächlich eines auswählt und wartet.

Ursprünge und wie sich das Design zu modernen Kompaktsystemen entwickelte

Die ursprüngliche Bailey-Brücke wurde Anfang der 1940er Jahre vom britischen Ingenieur Donald Bailey entworfen, um ein Schlachtfeldproblem zu lösen: Armeen mussten gesprengte Brücken und überflutete Flüsse schneller überqueren, als feste Stahlkonstruktionen gebaut werden konnten. Dank des Panel-and-Pin-Systems konnten Komponenten im gleichen Maßstab hergestellt, in Standard-Lastwagen transportiert und von Soldaten ohne spezielle Ausbildung zusammengebaut werden. Erfahrungsberichte aus dieser Zeit schreiben dem Entwurf zu, dass vorrückende Einheiten mit den sich zurückziehenden Streitkräften Schritt halten konnten, anstatt an jeder beschädigten Kreuzung stehen zu bleiben.

Möglich machten dies drei Designentscheidungen, die es wert sind, erwähnt zu werden, weil sie noch immer die moderne Produktlinie definieren:

Eine einzelne Plattengröße, die in mehreren Fabriken in großen Mengen hergestellt werden kann und zwischen den Chargen austauschbar bleibt.
Ein Stiftverbindungssystem, das kein Schweißen erfordert, keine Schrauben, für die genaue Drehmomentangaben erforderlich sind, und keine Fachkräfte vor Ort.
Eine freitragende Startmethode, die es der Struktur ermöglicht, über eine Lücke zu reichen, ohne dass ein Kran am gegenüberliegenden Ufer positioniert werden muss.

Nach dem Krieg wurde die gleiche Logik auf den Bauingenieurwesen übertragen. Katastrophenschutzbehörden übernahmen es für ausgewaschene Straßen, Bergbauunternehmen nutzten es, um entlegene Erzvorkommen zu erreichen, und ländliche Regierungen nutzten es, um eingestürzte Holzbrücken zu ersetzen, ohne jahrelang auf eine dauerhafte Betonkonstruktion warten zu müssen. Seitdem haben die Hersteller die ursprüngliche Stahlsorte, die Plattentoleranzen und die Verbindungsstifte verfeinert und zu leichteren, höherfesten Kompaktserien entwickelt, die mehr Last pro Kilogramm Stahl tragen als die Originale aus der Kriegszeit, und dabei die gleiche Kernmontagelogik beibehalten, die die Brücke überhaupt erst nützlich gemacht hat.

Die sichtbarste Entwicklung in den letzten Produktgenerationen ist die Verlagerung hin zu kompakten Paneelfamilien, die das Gesamtstahlgewicht pro Meter Spannweite reduzieren und gleichzeitig die Nennlast erhöhen. Während eine Plattenbrücke der frühen Generation möglicherweise ein Dreifachfachwerk benötigt, um einen voll beladenen Straßenlastwagen zu transportieren, erreicht eine moderne Kompaktplatte eine vergleichbare Kapazität mit weniger Schichten, was die Montagezeit und das Transportvolumen direkt senkt. Dieser Effizienzgewinn ist ein wesentlicher Grund dafür, dass das Design mit den schwereren modernen Fahrzeugflotten Schritt gehalten hat, anstatt durch neuere Überbrückungskonzepte ersetzt zu werden.

Technische Spezifikationen: Paneele, Stahlsorte und Spannweite

Moderne Paneelbrücken vom Bailey-Typ werden typischerweise aus hergestellt Hochfester Baustahl S355 , eine Sorte, die ausgewählt wurde, weil sie ein günstiges Verhältnis von Festigkeit zu Gewicht für Komponenten aufweist, die noch von Hand oder mit leichten Maschinen auf der Baustelle angehoben und getragen werden müssen. Querträger sind in kleinen Standardstraßenbreiten erhältlich, sodass mit demselben Plattenbestand einspurige Militär- und Katastrophenschutzübergänge oder breitere zweispurige Zivilstraßen unterstützt werden können.

Typische Platten- und Deckabmessungen, die bei gängigen Bailey-Brückensystemen verwendet werden.
Komponente	Standardmaß	Notizen
Fachwerkplatte	3,048 m x 2,15 m	Bolzen nebeneinander und in gestapelten Lagen
Straßenbreite, einspurig	3,15 m	Üblich bei Land- und Notüberfahrten
Straßenbreite, Standard	4,20 m	Passend für die meisten LKWs und landwirtschaftlichen Geräte
Straßenbreite, zweispurig	7,35 m	Gegenverkehr auf Strecken mit höherem Verkehrsaufkommen
Typischer Spannenbereich	10 m bis 60 m (Standard-Kit)	Kompakte und verstärkte Baureihen reichen weit darüber hinaus
Erweiterter Multi-Span-Bereich	Bis zu 300m	Erreicht mit Zwischenpfeilern zwischen den Abschnitten

Spannweite und Last sind für eine Bailey-Brücke keine festen Zahlen; Sie hängen davon ab, wie viele Plattenschichten und wie viele nebeneinander liegende Gurte im Fachwerk verwendet werden. Ein Einfach-Einfach-Träger überdeckt kürzere Lücken bei leichteren Lasten, ein Doppel-Einfach- oder Dreifach-Einfach-Träger erhöht die Festigkeit bei mittleren Spannweiten und ein Doppel-Doppel- oder Dreifach-Doppel-Träger ist das, was Ingenieure verwenden, wenn an der Kreuzung beladene LKWs, Bergbauanhänger oder Kettenfahrzeuge über längere Strecken transportiert werden müssen.

Lesen der Truss-Namenskonvention

Das branchenweit verwendete Namensmuster folgt einer einfachen Logik, sobald es formuliert ist. Das erste Wort beschreibt, wie viele Paneele in horizontaler Richtung nebeneinander liegen, und das zweite Wort beschreibt, wie viele Schichten vertikal gestapelt sind. Ein einzelner Fachwerkträger ist ein Paneel breit und ein Paneel hoch; Ein Double-Double hat zwei Felder breit und zwei Felder hoch und so weiter. Das Lesen eines Datenblatts wird viel einfacher, wenn dieses Muster klar ist, da dieselben beiden Wörter Ihnen auch ungefähr sagen, wie viel Stahl, wie viel Montagezeit und wie viel Tragfähigkeit ein bestimmtes Fachwerk im Vergleich zu den anderen in der Familie darstellt.

Panel-Verbindungshardware

Jedes Paneel ist mit seinen Nachbarn über vertikale Stahlstifte verbunden, die durch in die Paneelenden eingegossene ineinandergreifende Laschen getrieben und durch einen Verriegelungsclip, den sogenannten Paneelstifthalter, gesichert werden. Diese Verbindungsmethode ermöglicht eine Montage ohne Schweißen: Die Stifte können mit einem Hammer eingeschlagen und entfernt werden, und die Halteklammern können bei der Inspektion ohne Spezialwerkzeug visuell überprüft werden. Riegel, die Querträger, die sich zwischen den Trägern erstrecken und das Deck tragen, werden über ein separates Halterungssystem mit den Paneelen verbunden, das ebenfalls auf Stiften statt auf Schrauben basiert, für die Drehmomentschlüssel erforderlich sind, sodass die gesamte Struktur mit minimaler Ausrüstung vor Ort gewartet werden kann.

Tragfähigkeit: Was eine Bailey-Brücke tatsächlich tragen kann

Ein allgemeiner Bezugspunkt ist, dass a Die standardmäßige einspurige Konfiguration unterstützt Lasten im Bereich von 20 bis 40 Tonnen , das die meisten Lieferwagen, Landmaschinen und leichten Militärfahrzeuge abdeckt. Durch das Hinzufügen von Fachwerkpaneelen oder den Wechsel zu einer Doppel- oder Dreifachkonfiguration wird diese Decke erheblich angehoben, und robuste Kompaktsysteme für den Bergbau und die Autobahnlogistik sind für den Transport konzipiert bis zu 100 Tonnen Anhänger über Spannweiten, die bei Bau in mehrfeldrigen Abschnitten mit Zwischenpfeilern bis zu 300 Meter betragen können.

Vier Variablen entscheiden über die reale Zahl für jede gegebene Kreuzung:

Fachwerkkonfiguration: Einzel-, Doppel- oder Dreifachplattenschichten, gestapelt und gepaart, verändern den Lastpfad dramatisch.
Stahlsorte und Plattenzustand: Höherfester Stahl und Platten ohne Korrosion oder Ermüdungsrisse behalten ihre Nennkapazität länger.
Spannweiten: Längere freitragende Spannweiten benötigen zusätzliche Verstärkung oder Zwischenpfeiler, um die Durchbiegung innerhalb sicherer Grenzen zu halten.
Deck- und Querträgerbreite: Breitere Decks verteilen die Achslasten anders als schmale einspurige Decks.

Ingenieure dimensionieren eine Brücke nach dem schwersten Fahrzeug, das sie voraussichtlich überqueren wird, und nicht nach dem durchschnittlichen, und es ist gängige Praxis, einen Spielraum über der maximal zu erwartenden Achslast zu planen, anstatt eine Überfahrt an ihrer theoretischen Grenze zu fahren.

Wie sich die Tragfähigkeit auf reale Fahrzeuge auswirkt

Belastungsangaben auf einem Datenblatt werden erst dann nützlich, wenn sie in die Fahrzeuge übersetzt werden, die ein Projekt tatsächlich erwartet. Ein beladener Betonmischer hat beispielsweise üblicherweise ein Bruttogewicht von 25 bis 30 Tonnen und liegt damit deutlich im Standardbereich für einspurige Fahrzeuge. Im Gegensatz dazu kann ein voll beladener Bergbau-Transportanhänger leicht mehr als 80 Tonnen wiegen, weshalb Zufahrtsstraßen für den Bergbau fast immer eine Doppel- oder Dreifachkonfiguration erfordern und nicht den leichtesten verfügbaren Bausatz. Die wichtigste Berechnung im gesamten Planungsprozess ist die Anpassung des Fachwerks an das schwerste realistische Fahrzeug, einschließlich übergroßer Bau- oder Notfallausrüstung, die gelegentlich kreuzen könnte.

Dynamische Belastung und Vibration

Die statische Belastbarkeit ist nur ein Teil des Bildes. Sich bewegende Fahrzeuge führen zu einer dynamischen Belastung, was bedeutet, dass sich die Kräfte auf das Fachwerk ändern, wenn ein Fahrzeug beschleunigt, bremst oder mit hoher Geschwindigkeit überquert, und wiederholte Lade- und Entladezyklen tragen zu einer langfristigen Metallermüdung an den Bolzenverbindungen bei. Aus diesem Grund werden auf temporären Plattenbrücken in der Regel Geschwindigkeitsbegrenzungen angebracht, und der stärkere oder häufigere Verkehr rechtfertigt eine konservativere Auswahl des Fachwerks, als die bloße statische Bewertung allein vermuten lässt.

Wie eine Bailey-Brücke errichtet wird: Die Startmethode

Das charakteristische Merkmal des Systems ist das freitragender Start . Die Teams montieren das Fachwerk auf Rollen am nahe gelegenen Ufer, befestigen eine leichte Startnase aus Stahl am vorderen Ende und schieben die wachsende Struktur Abschnitt für Abschnitt über die Lücke hinaus. Da die Nase leichter ist als das Hauptfachwerk, verringert sie das Kippmoment, während die Brücke auf der anderen Seite noch nicht abgestützt ist, sodass die Struktur über die Brücke reichen kann, ohne dass ein Kran sie an ihren Platz heben muss.

Ein typischer Ablauf sieht so aus:

Vermessen Sie den Standort, bestätigen Sie den Spaltabstand und ebnen Sie eine Arbeitsplattform mit einer Rollenbahn am nahegelegenen Ufer.
Schrauben Sie die Fachwerkplatten in die gewählte Konfiguration und fügen Sie Riegel und Längsträger hinzu, während das Deck Form annimmt.
Bringen Sie die Startnase an und beginnen Sie, die Baugruppe auf Rollen nach vorne zu schieben. Fügen Sie beim Vorschieben der Vorderseite Paneele an der Rückseite hinzu.
Sobald die Nase das andere Ufer erreicht, senken Sie die Struktur auf Lager ab und entfernen Sie die Rollen und die Nase.
Installieren Sie Beläge, Leitplanken und Zufahrtsrampen und führen Sie dann eine Ladungskontrolle durch, bevor Sie den Übergang für den Verkehr freigeben.

Da jedes Teil miteinander verschraubt oder verstiftet ist, kann dasselbe Team den Vorgang genauso schnell umkehren, weshalb das Design die Standardwahl bleibt, wenn eine Kreuzung wirklich vorübergehend ist oder verlegt werden muss, wenn sich ein Projekt entlang einer Route bewegt.

Besatzungsgröße und Ausrüstungsbedarf

Einer der praktischsten Vorteile der Startmethode besteht darin, dass im Vergleich zum Anheben einer fertigen Spanne nur wenig Ausrüstung erforderlich ist. Ein typisches Montageteam für eine einspurige Kreuzung besteht aus acht bis fünfzehn Personen, die mit Handwerkzeugen, Plattenwagen und einer einfachen Rollenbahn arbeiten, ohne dass ein Kran erforderlich ist, der für das volle Gewicht des fertigen Fachwerks ausgelegt ist. Größere Doppel- oder Dreifachkonfigurationen und längere Projekte mit mehreren Feldern erfordern natürlich größere Mannschaften und leichte Maschinen wie Gabelstapler oder kleine Kräne, um Plattenstapel zu bewegen, aber selbst bei diesen Projekten ist keine schwere Hebeausrüstung erforderlich, die für die Installation einer herkömmlichen Stahlträgerbrücke erforderlich wäre.

Überlegungen zur Standortvorbereitung und zum Abutment

Die Montagegeschwindigkeit hängt stark davon ab, wie gut die Banken vorbereitet sind, bevor die Paneele eintreffen. Widerlager, die Strukturen an beiden Enden, die das Gewicht der Brücke in den Boden tragen, benötigen eine stabile, ebene Auflagefläche, die den konzentrierten Reaktionslasten an jedem Ende des Fachwerks standhalten kann. Auf weichem oder instabilem Untergrund bedeutet dies häufig, vor Beginn der Montage Holz- oder Stahllagerplatten anzubringen oder in anspruchsvolleren Fällen kleine Betonfundamente zu gießen. Das Überspringen einer ordnungsgemäßen Vorbereitung der Widerlager ist eine der häufigsten Ursachen für Ausrichtungsprobleme beim Start. Daher behandeln erfahrene Besatzungen die Vorbereitung des Ufers genauso wichtig wie die Montage des Fachwerks selbst.

Stahlsorte, Korrosionsschutz und Lebensdauer

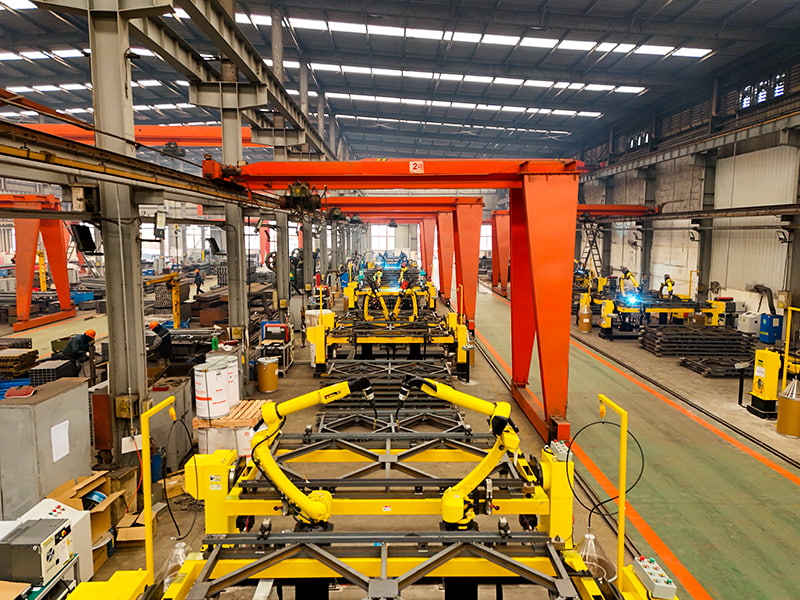

Die Panelqualität ist das, was eine Brücke, die Jahrzehnte hält, von einer Brücke unterscheidet, die frühzeitig ausgetauscht werden muss. Die meisten aktuellen Hersteller fertigen Paneele aus S355-Stahl und veredeln sie mit Feuerverzinkung , ein Zinkbeschichtungsverfahren, das den Stahl im Freien und in nassen Umgebungen vor Rost schützt. Für verzinkte Platten wird in der Regel eine Lebensdauer von ca 10 bis 25 Jahre abhängig von der Klimabelastung, der Verkehrsbelastung und der Art und Weise, wie konsequent die Kreuzung inspiziert und gewartet wird.

Küsten-, Tropen- und Schwerindustriestandorte beschleunigen die Korrosion, daher profitieren Brücken, die unter diesen Bedingungen eingesetzt werden, von einer dickeren Verzinkung oder zusätzlichen Beschichtungen auf der Basiszinkschicht. Feuerfeste oder intumeszierende Beschichtungen werden auch auf Brücken verwendet, die durch oder in der Nähe von feuergefährdeten Einrichtungen wie Werften oder Industrieanlagen führen, wo Beschichtungen auf Wasserbasis mit niedrigem VOC-Gehalt weit verbreitet sind, da sie im Vergleich zu älteren Produkten auf Lösungsmittelbasis die Wartungsausfallzeiten reduzieren.

Warum die Wahl der Stahlsorte über die Festigkeit hinaus zählt

Die Stahlsorte beeinflusst mehr als nur die reine Zugfestigkeit. Hochwertigere Stähle wie S355 bieten tendenziell auch eine bessere Ermüdungsbeständigkeit an den Stiftverbindungen, was für eine Struktur, die wiederholten Belastungszyklen durch querenden Verkehr ausgesetzt ist, von enormer Bedeutung ist, statt der konstanten, gleichbleibenden Belastung eines Gebäudes. Ein aus minderwertigem Stahl gefertigtes Paneel könnte auf dem Papier die Anforderungen an die statische Belastung erfüllen, während es an den Verbindungspunkten unter realem Verkehr schneller verschleißt, weshalb namhafte Hersteller bei der Beschreibung ihres Stahls neben der grundlegenden Streckgrenze auch die Ermüdungsfestigkeit angeben.

Verzinkungsdicke und Umgebungsanpassung

Nicht alle verzinkten Beschichtungen sind gleich. Die Beschichtungsdicke, die normalerweise in Mikrometern gemessen wird, sollte an die Korrosionskategorie des Standorts angepasst werden und nicht bei jedem Projekt mit einer einzigen Standarddicke angewendet werden. Eine Brücke, die in einem trockenen Binnenklima eingesetzt wird, kann mit einer Standardbeschichtungsdicke eine gute Leistung erbringen, während eine Brücke, die in der Nähe von Meerwasser, Industrieabgasen oder in einem konstant feuchten tropischen Klima eingesetzt wird, von einer dickeren Zinkschicht oder einer zusätzlichen Deckschicht profitiert, um das gleiche Lebensdauerziel zu erreichen. Die Verzinkungsdicke als standortspezifische Entscheidung und nicht als feste Spezifikation zu behandeln, ist eine der klarsten Möglichkeiten, die Nutzungsdauer einer Brücke zu verlängern.

Wo Bailey Bridges heute genutzt werden

Die Anwendungsliste ist weit über ihre militärischen Wurzeln hinaus gewachsen. Fünf Sektoren machen derzeit den größten Bedarf aus:

Katastrophenhilfe und Hochwasserschutz

Wenn eine Straßenbrücke durch eine Überschwemmung oder ein Erdbeben zerstört wird, ist die Wiederherstellung der Verbindung oft der schnellste Weg, um Notvorräte, medizinische Transporte und Reparaturteams wieder in Bewegung zu setzen. Da die Paneele kurzfristig gelagert und versendet werden können, kann eine provisorische Überfahrt innerhalb weniger Tage wieder in Betrieb genommen werden, statt wie bei einem Austausch des gegossenen Betons mehrere Monate in Anspruch zu nehmen. Katastrophenschutzbehörden in überschwemmungsgefährdeten Regionen halten häufig Plattenbestände in regionalen Depots bereit, sodass eine Überfahrt innerhalb von 48 bis 72 Stunden nach der Meldung eines Ausfalls wiederhergestellt werden kann.

Bergbau- und Ressourcenzufahrtsstraßen

Bergbaubetriebe müssen häufig beladene Muldenkipper und Anhänger über Schluchten, Bäche oder instabilen Boden bewegen, wo eine dauerhafte Struktur für die Lebensdauer des Betriebs nicht gerechtfertigt ist. Eine Doppel-Doppel- oder Dreifach-Fachwerkkonfiguration, die für 100-Tonnen-Anhänger ausgelegt ist, sorgt dafür, dass Erz und Ausrüstung nach einem von der Mine kontrollierten Zeitplan transportiert werden, und da die Brücke verlegt werden kann, sobald eine Grube oder Transportstraße erschöpft ist, wird die Kapitalinvestition in die nächste Phase des Betriebs übertragen, anstatt zu einem verlorenen Vermögenswert zu werden.

Ersatz von Land- und Kommunalstraßen

Kommunalverwaltungen nutzen Plattenbrücken, um eine Strecke offen zu halten, während ein dauerhafter Ersatz entworfen und finanziert wird, oder als kostengünstigere dauerhafte Lösung auf verkehrsarmen Landstraßen, wo eine vollständige Betonkonstruktion wirtschaftlich nicht gerechtfertigt ist. Dieser Anwendungsfall hat merklich zugenommen, da die Infrastrukturbudgets in ländlichen Gebieten einem zunehmenden Druck ausgesetzt sind, da eine Plattenbrücke in einem Bruchteil der Zeit und häufig zu einem Bruchteil der Kosten einer vor Ort gegossenen Struktur für die gleiche Spannweite installiert werden kann.

Militärische und taktische Logistik

Der ursprüngliche Anwendungsfall ist immer noch aktiv: Modulare Plattenbrücken bleiben Teil der Kampftechnik, da sie in Standard-LKWs transportiert, ohne Kräne montiert und anhand definierter Lastklassifizierungen für Ketten- und Radfahrzeuge bewertet werden können.

Bau- und Versorgungszugang

Generalunternehmer nutzen Plattenbrücken als temporäre Transportstraßen über Ausgrabungen, Bäche oder Versorgungskorridore bei großen Bauprojekten und versetzen die Struktur dann, sobald diese Phase des Projekts abgeschlossen ist. Versorgungsunternehmen verwenden denselben Ansatz, um Übertragungsmasten oder Pipelineabschnitte zu erreichen, die Wasser oder Schluchten überqueren, wo eine dauerhafte Zugangsbrücke ihre Kosten für ein Projekt, bei dem die Überquerung nur während Bau- und Wartungsbesuchen erforderlich ist, niemals rechtfertigen würde.

Bailey Bridge im Vergleich zu anderen temporären Brückentypen

Projektteams, die Überbrückungsoptionen vergleichen, wägen in der Regel eine Plattenbrücke gegen zwei Alternativen ab: eine modulare Stahlträgerbrücke oder eine schwimmende Überfahrt auf Lastkähnen.

Vergleich von Plattenbrücken mit anderen gängigen temporären Überquerungsmethoden.
Brückentyp	Typische Spanne	Montagegeschwindigkeit	Beste Passform
Bailey / Panel-Brücke	10m bis 300m	Stunden bis ein paar Tage	Schwere Fahrzeuge, versetzbare Übergänge, Katastrophenhilfe
Modulare Stahlträgerbrücke	Bis zu 40m	1 bis 2 Tage	Kürzere permanente Übergänge mit Kranzugang
Schwimmende Ponton-/Lastkahnbrücke	Variabel, wasserabhängig	Stunden	Tiefes Wasser, schwankende Wasserstände, Meereslogistik

Paneelbrücken überzeugen in zweierlei Hinsicht, mit denen die meisten Alternativen gleichzeitig nicht mithalten können: Sie tragen wirklich hohe Achslasten und können ohne Kran gebaut werden, was an Standorten, an denen schweres Hebezeug teuer oder gar nicht einzubringen ist, von enormer Bedeutung ist.

Wenn eine modulare Balkenbrücke sinnvoller ist

Eine modulare Stahlträgerbrücke, die aus vorgefertigten Trägerabschnitten besteht, die per Kran an ihren Platz gehoben werden, kann besser geeignet sein, wenn vor Ort bereits ein Kranzugang möglich ist, die Spannweite kurz ist und die Kreuzung voraussichtlich viele Jahre lang an Ort und Stelle bleiben wird, ohne dass sie verschoben werden muss. Da bei Balkenbrücken weniger, größere Komponenten als viele kleine Paneele zum Einsatz kommen, ist der Montageaufwand vor Ort geringer, der Nachteil besteht jedoch darin, dass man stärker auf Hebegeräte angewiesen ist, die eine Paneelbrücke einfach nicht benötigt.

Wenn eine schwimmende Brücke sinnvoller ist

Schwimmende Pontonbrücken lösen ein völlig anderes Problem: Sie überqueren Wasser, dessen Boden zu tief, zu weich oder zu variabel ist, als dass feste Pfeiler praktisch wären. Sie lassen sich extrem schnell einsetzen und passen sich an wechselnde Wasserstände an, sind jedoch nicht wie eine ordnungsgemäß konfigurierte Paneelbrücke für starken, dauerhaften LKW-Verkehr geeignet und sind weitaus stärker Strömungen, Geröll und Witterungseinflüssen ausgesetzt als eine feste Struktur, die sich über dem Wasser erstreckt.

Kostenfaktoren und Projektökonomie

Die gesamten Projektkosten für eine Paneelbrücke gliedern sich in eine Handvoll vorhersehbarer Kategorien. Wenn Sie diese verstehen, können Projektplaner eine genaue Budgetierung vornehmen, anstatt von Einzelposten überrascht zu werden, die nicht Teil der ursprünglichen Schätzung waren.

Die Beschaffung von Paneelen und Hardware richtet sich nach der Konfiguration des Fachwerks und der gesamten Spannweite und nicht nach einem Pauschalpreis pro Meter.
Der Transport zum Standort hängt stark von der Entfernung und der Erreichbarkeit des Standorts ab, da abgelegene oder bergige Standorte erhebliche Logistikkosten verursachen können.
Vorbereitung des Standorts, einschließlich Abutment-Gradierung, Lagerpolster oder Fundamente, die zur Unterstützung der fertigen Struktur erforderlich sind.
Der Arbeitsaufwand für Montage und Stapellauf variiert je nach Erfahrung der Besatzung und der Komplexität des Fachwerks, bleibt aber im Vergleich zum herkömmlichen Arbeitsaufwand für den Brückenbau bescheiden.
Laufende Inspektion und Wartung während der gesamten Lebensdauer, einschließlich regelmäßiger Neubeschichtung oder Hardware-Austausch bei Alterung der Module.

Die wirtschaftlichen Argumente für eine Plattenbrücke sind in der Regel dann am stärksten, wenn die Überquerung wirklich vorübergehend ist, wenn der Projektzeitplan die Monate, die ein dauerhaftes Bauwerk erfordert, nicht aushalten kann oder wenn derselbe Plattenbestand während seiner Nutzungsdauer an mehreren Standorten wiederverwendet wird. Da die Stahlkomponenten ihren Wiederverkaufs- und Wiederverwendungswert behalten, sinken die effektiven Kosten pro Projekt erheblich für Unternehmen, die denselben Bestand wiederholt einsetzen, anstatt jede Überfahrt als einmaligen Kauf zu behandeln.

Auswahl der richtigen Konfiguration für ein Projekt

Bei der Auswahl einer Konfiguration kommt es darauf an, die Traversenanordnung und die Stahlgüte an drei Gegebenheiten vor Ort anzupassen, und nicht standardmäßig das größte verfügbare Kit auszuwählen.

Bestätigen Sie den tatsächlichen Lückenabstand und die Notwendigkeit von Zwischenpfeilern bei längeren Kreuzungen.
Identifizieren Sie das schwerste Fahrzeug oder die schwerste Achslast, das realistischerweise überquert wird, und nicht nur den durchschnittlichen Verkehr.
Berücksichtigen Sie den Zugang zum Standort: Wenn Kräne den Standort nicht erreichen können, ist ein verschraubtes Paneelsystem unabhängig von der Spannweite oft die einzig praktische Option.
Berücksichtigen Sie, wie lange die Kreuzung in Betrieb bleiben muss, da dies die Wahl der Beschichtung und der Stahlsorte bestimmt.
Planen Sie die Straßenbreite entsprechend dem tatsächlichen Verkehrsbedarf; Ein einspuriges Deck ist leichter und schneller zu bauen, wenn kein Zwei-Wege-Fluss erforderlich ist.

Eine nützliche Faustregel aus der Praxiserfahrung: Eine Überdimensionierung der Fachwerkkonfiguration um einen Schritt über die berechnete Mindestlast hinaus führt selten zu nennenswerten Kosten- oder Montagezeiterhöhungen und bietet einen komfortablen Spielraum für unerwartete Lasten wie Baumaschinen oder Einsatzfahrzeuge, die nicht Teil des ursprünglichen Verkehrsplans waren.

Einspurige vs. zweispurige Entscheidungen

Das Verkehrsaufkommen und nicht die Länge der Spannweite entscheidet in der Regel zwischen einer einspurigen und einer zweispurigen Fahrbahnplatte. Ein Übergang, der gelegentliche LKW-Fahrten oder eine einzelne Baustelle bedient, benötigt selten eine Kapazität in beide Richtungen, und eine schmalere Fahrbahnplatte reduziert sowohl die Anzahl der Paneele als auch die Montagezeit. Ein zweispuriges Fahrbahndeck lohnt sich, wenn das Verkehrsaufkommen so hoch ist, dass Fahrzeuge, die auf die Freigabe einer einspurigen Fahrspur warten, zu erheblichen Verzögerungen führen würden, was auf öffentlichen Landstraßen häufiger vorkommt als auf privaten Zufahrtswegen für Bergbau- oder Bauarbeiten.

Planung für mehrfeldrige Kreuzungen

Sehr breite Lücken, wie zum Beispiel breite Flusstäler, können selbst bei maximaler Tragwerksfestigkeit oft nicht wirtschaftlich mit einer einzigen freitragenden Spannweite überquert werden, da sowohl die Durchbiegung als auch das Stahlgewicht mit zunehmender Spannweite stark zunehmen. In diesen Fällen planen die Ingenieure eine Anordnung mit mehreren Feldern und Zwischenpfeilern, die die Kreuzung in kürzere, effizientere einzelne Felder aufteilt. Dieser Ansatz ermöglicht es dem Gesamtsystem, dokumentierte Spannweiten von bis zu 300 Metern zu erreichen und dabei jede einzelne Spannweite innerhalb eines effizienten, gut getesteten Bereichs zu halten.

So schützen Sie eine Paneelbrücke über ihre gesamte Lebensdauer hinweg

Eine Paneelbrücke ist nur so zuverlässig wie ihre Wartung. Regelmäßige Inspektionsroutinen konzentrieren sich auf drei Bereiche: den Zustand der Verbindungsstifte und -bolzen, sichtbare Korrosion oder Beschichtungsverschleiß an den Platten sowie etwaige Durchbiegungen oder Fehlausrichtungen des Decks unter Last. Das Erkennen eines losen Stifts oder einer frühen Korrosionsstelle bei einer Routinekontrolle ist weitaus kostengünstiger als die Behebung eines strukturellen Problems, nachdem es sich ausgebreitet hat.

Standorte in feuchter, küstennaher oder industrieller Umgebung sollten die Intervalle zwischen den Inspektionen im Vergleich zu trockenen Standorten im Landesinneren verkürzen, da sich die Korrosion dort schneller beschleunigt, wo Salz, Feuchtigkeit oder in der Luft befindliche Chemikalien vorhanden sind. Brücken, auf denen ständig starker Lkw-Verkehr herrscht, wie z. B. Bergbaustraßen, erfordern auch häufigere Verbindungskontrollen als eine nur wenig genutzte Überfahrt auf dem Land, einfach weil wiederholte starke Belastung die Stifte und Schweißnähte im Laufe der Zeit stärker zyklisch belastet.

Eine praktische Inspektionscheckliste

Gemeinsame Inspektionspunkte und empfohlene Prüfhäufigkeit für Panel-Brücken im aktiven Betrieb.
Inspektionspunkt	Was zu überprüfen ist	Empfohlene Häufigkeit
Plattenstifte und Halterungen	Lockerheit, fehlende Halteklammern, sichtbare Abnutzung	Monatlich auf stark beanspruchten Kreuzungen
Verzinkte Beschichtung	Absplitterungen, Kratzer, die den blanken Stahl freilegen, Rostflecken	Vierteljährlich
Deck- und Terrassenschrauben	Lockere Befestigungselemente, abgenutztes oder rissiges Terrassenmaterial	Monatlich
Lagerstellen und Widerlager	Setzungen, Risse, Wasseransammlungen in der Nähe von Fundamenten	Vierteljährlich, and after major storms
Gesamtdurchbiegung unter Last	Ungewöhnlicher Durchhang oder Vibration im Vergleich zu den Ausgangswerten	Jährlich oder nach jedem bekannten Überlastungsereignis

Durch das Führen eines einfachen schriftlichen Protokolls der Inspektionstermine und -befunde können allmähliche Trends viel einfacher erkannt werden, z. B. eine Beschichtung, die in einem Abschnitt schneller als erwartet abgenutzt ist, bevor sie zu dringenden Problemen werden. Dies ist besonders wertvoll für Unternehmen, die denselben Panelbestand zwischen Projekten verlagern, da die Wartungshistorie mit den Komponenten weitergegeben wird und nicht an einen einzelnen Standort gebunden bleibt.

Transport und Lagerung von Plattenmaterial

Da der gesamte Reiz des Systems auf der Tragbarkeit beruht, ist die Art und Weise, wie die Paneele zwischen Projekten transportiert und gelagert werden, fast ebenso wichtig wie die Art und Weise, wie sie montiert werden. Die Platten lassen sich effizient auf Tiefladern oder in Standard-Versandcontainern stapeln, und ein gut organisiertes Bestandssystem, das die Platten typischerweise nach Charge und Inspektionsdatum verfolgt, hält eine Flotte einsatzbereit, ohne nicht übereinstimmende oder nicht überprüfte Bestände zu sortieren, wenn eine Überfahrt dringend benötigt wird.

Die Lagerbedingungen zwischen Einsätzen wirken sich genauso stark auf die langfristige Beschichtungsleistung aus wie der aktive Betrieb. Platten, die im Freien bei direktem Bodenkontakt oder stehendem Wasser gelagert werden, korrodieren schneller als Platten, die auf erhöhten Regalen mit ausreichender Entwässerung und Luftzirkulation gelagert werden, auch wenn sie während dieser Zeit nicht befahren werden. Unternehmen, die große Panelbestände für wiederholte Katastrophenhilfe oder Bergbauverlagerungsprojekte vorhalten, stellen im Allgemeinen fest, dass sich eine bescheidene Investition in eine ordnungsgemäße Regallagerung durch eine längere Lebensdauer der Panels um ein Vielfaches amortisiert.

Häufig gestellte Fragen zu Bailey Bridges

Wie lange dauert der Bau einer Bailey Bridge?

Eine einspurige Kreuzung über eine Lücke von 20 bis 30 Metern kann in der Regel innerhalb eines Tages von einem erfahrenen Team zusammengebaut und in Betrieb genommen werden, obwohl längere Spannweiten oder Anordnungen mit mehreren Spannweiten und Zwischenpfeilern naturgemäß länger in Planung und Bau sind.

Was ist die maximale Spannweite, die eine Bailey-Brücke überqueren kann?

Ein Standard-Einfeld-Bausatz deckt im Allgemeinen bis zu etwa 60 Meter ab, während kompakte und verstärkte Systeme mit mehreren Feldern und Zwischenstützen für große Infrastrukturprojekte bis zu 300 Meter reichen können.

Kann eine Bailey Bridge nach der Demontage wiederverwendet werden?

Ja. Die Wiederverwendbarkeit ist einer der Hauptvorteile des Designs: Paneele, Stifte und Beläge sind so konstruiert, dass sie sauber auseinandergenommen und an einem anderen Standort wieder zusammengebaut werden können. Aus diesem Grund halten viele Katastrophenschutz- und Bergbauflotten einen Vorrat an Paneelen für den erneuten Einsatz bereit, anstatt für jedes Projekt neue zu kaufen.

Was ist der Unterschied zwischen Einzel-, Doppel- und Dreifach-Traversenkonfigurationen?

Die Zahlen geben an, wie viele Plattenlagen paarweise nebeneinander (einfach, doppelt, dreifach) und vertikal gestapelt sind. Mehr Schichten und Stapelung erhöhen die Tragfähigkeit und ermöglichen größere Spannweiten, allerdings auf Kosten von mehr Paneelen, mehr Montagezeit und einer schwereren fertigen Struktur.

Wie viel Gewicht kann eine Bailey Bridge tragen?

Eine einfache einspurige Konfiguration bewältigt in der Regel 20 bis 40 Tonnen, während schwere Doppel- oder Dreifachkonfigurationen für die Industrie- und Bergbaulogistik je nach Spannweite, Stahlsorte und Fachwerkanordnung für den Transport von Lasten bis zu 100-Tonnen-Anhängern ausgelegt werden können.

Funktionieren Bailey-Brücken für den Fußgänger- und Fahrradverkehr oder nur für Fahrzeuge?

Das gleiche modulare System lässt sich problemlos an die Nutzung durch Fußgänger und Fahrräder anpassen. Konfigurationen mit geringerer Beanspruchung werden neben Vollfahrzeugstraßen häufig auch für den Fußgängerverkehr, die Zufahrt zu Versorgungseinrichtungen und Stadtbahn- oder Wartungsübergänge verwendet.

Wie wird der Stahl über die Jahre, in denen die Brücke in Betrieb ist, vor Rost geschützt?

Die meisten Paneele sind feuerverzinkt, wobei der Stahl mit Zink beschichtet wird, um Korrosion im Freien zu widerstehen. Diese Behandlung ermöglicht im Allgemeinen eine Schätzung der Lebensdauer im Bereich von 10 bis 25 Jahren, abhängig von der Umgebung, in der sich die Brücke befindet.

Wie viele Personen werden für den Aufbau einer Bailey-Brücke benötigt?

Eine einspurige Kreuzung wird in der Regel von einem Team aus acht bis fünfzehn Personen mit Handwerkzeugen und einer Rollenbahn bewältigt, während größere Doppel- oder Dreifachkonfigurationen und Projekte mit mehreren Feldern größere Teams und leichte Maschinen erfordern, um schwerere Plattenstapel effizient zu bewegen.

Kann eine Bailey Bridge als dauerhaftes Bauwerk oder nur vorübergehend genutzt werden?

Während der Entwurf ursprünglich als vorübergehende militärische Lösung gedacht war, bleiben ordnungsgemäß gewartete Plattenbrücken mit angemessener Beschichtung und regelmäßiger Inspektion routinemäßig viele Jahre lang im Dauerbetrieb, und einige ländliche und Bergbauanlagen fungieren während der gesamten Betriebsdauer der Straße, die sie bedienen, de facto als dauerhafte Bauwerke.

Welche Fundamentarbeiten sind erforderlich, bevor eine Bailey Bridge installiert werden kann?

Jede Bank benötigt mindestens eine stabile, ebene Auflagefläche, die in der Lage ist, die konzentrierte Reaktionslast an den Enden des Fachwerks zu tragen. Auf weichem Untergrund sind dazu oft Auflageflächen aus Holz oder Stahl und in anspruchsvolleren Fällen ein kleines Betonfundament erforderlich, das vor der Montage gegossen wird.

Wie wirkt sich der Standortzugriff darauf aus, welcher Brückentyp die bessere Wahl ist?

Standorte ohne Platz für einen Kran oder ohne stabile Kranplattform bevorzugen eine Bailey-Brücke, insbesondere weil die freitragende Startmethode die Struktur vom nahen Ufer nach außen aufbaut, während Alternativen wie modulare Balkenbrücken normalerweise das Anheben fertiger Abschnitte an ihren Platz erfordern.
